Première parution : 12 août 2026
Projet de fabrication d'un diviseur horloger à CN, économique, pour le taillage des engrenages.
Je suis un vieil horloger.
Entré en apprentissage en 1963 chez Monsieur Werner
Schoenenberger, maître horloger, meilleur
ouvrier de France à Colmar. Après quelques emplois, chez L'Epée, service
militaire, puis dans différentes entreprises horlogères de Besançon, en
1971, j'avais un grand besoin d'indépendance. J'ai repris une boutique
d'horlogerie-bijouterie à Sancoins, en Berry. C'est là que mes moyens
financiers me le permettaient.
La montre à quartz était encore une curiosité financièrement
inabordable pour le commun des mortels. Je faisais de la sous-traitance
pour des boutiquiers de
la région. La montre et le réveil, à l'époque étaient des objets
utilitaires incontournables. Dans chaque patelin de plus de 3000
habitants il y avait au moins un horloger rhabilleur. Aujourd'hui, il y
en tous les 80 km, dans le meilleur des cas. Le réveil à disparu et la
montre est devenue un accessoire
de mode et un marqueur social. Je faisais aussi beaucoup d'entretien et
restauration de
pendules anciennes. J'ai été frustré de na pas pouvoir m'équiper d'une
machine à tailler les engrenages, faute de moyens financiers. Au début
de ce siècle j'ai bricolé ma première machine à tailler, à partir d'un
tour Lorch et d'une petite fraiseuse Proxxon. https://sulka.fr/mat/
J'en suis à ma quatrième machine à tailler. A chacun ses lubies ! Ici un exemple de ce qu'elles peuvent faire https://www.youtube.com/watch?v=MMPvCHRoAuI
Mes machines à CN sont pilotées par un vieux et gros PC avec un gros écran sous Windows XP, avec un programme en langage Basic. Seul langage que je maîtrise à peu près. Ici mon dernier diviseur fabriqué à partir d'un tour Lorch https://www.sulka.fr/diviseur_numerique/cn.pdf En le montant sur une petite fraiseuse, en numérisant les axes x et y, on réalise très facilement une CN 3 axes pour tailler des engrenages horlogers. Largement suffisant pour un usage occasionnel, pour ressusciter un vieux garde temps mal en point.
Dernièrement, j'ai demandé à des IA, par curiosité, de m'écrire un programme en Python, pour Raspberry, afin de gérer le moteur PAP d'un diviseur, un clavier et un petit écran. Je suis absolument ignare en langage Python. Et j'ai été complètement bluffé par le résultat ! 500 lignes de code, pondues en quelques minutes ! Quelques demandes de modifications d'affichage et tout fonctionne parfaitement bien !
Sur

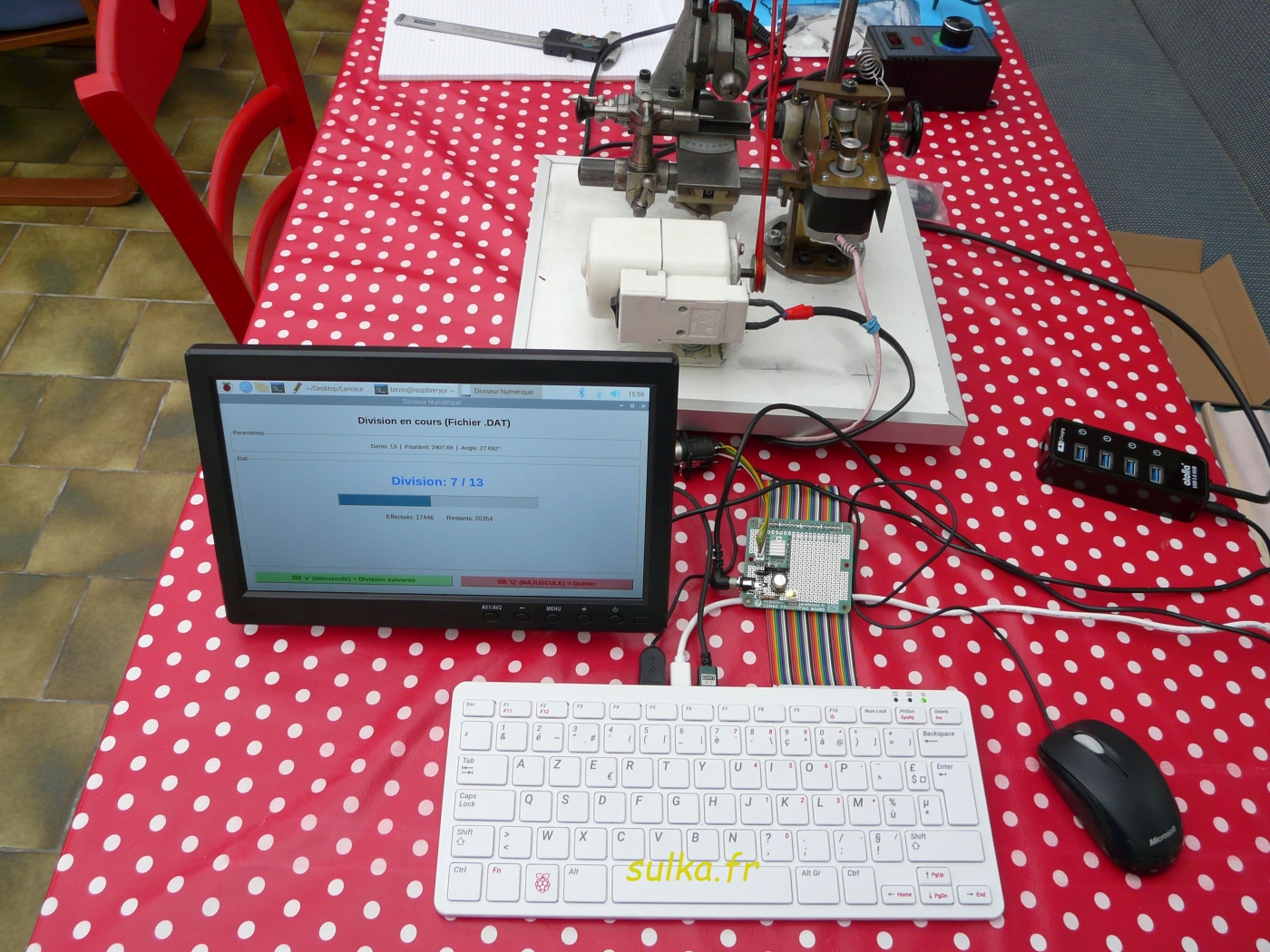

Sur cette photo on voit, en bas, le Raspberry PI 400 FR. C'est un clavier qui contient un Raspberry. Au milieu à gauche un moniteur. A sa droite une carte avec un driver de moteur PAP et derrière, le diviseur fabriqué à partir d'un tour Lorch.
L'idée m'est donc venue de partager cette aventure. En mobilisant diverses compétences, je suis certain que l'on peut arriver à concevoir, avec des composants facilement disponibles, une machine à tailler les engrenages d'horlogerie compacte et financièrement abordable. Le but n'est pas de chasser le micron, mais de faire suffisamment précis pour fabriquer occasionnellement des composants parfaitement fonctionnel, pour un mouvement de Paris ou une montre de poche, par exemple.
Plutôt que de prendre un tour Lorch, je pense qu'il serait préférable d'utiliser une broche avec des pinces ER16. Ce sera beaucoup plus économique et facilement disponible. La partie division et le soft ne posent pas problème. J'ai besoin d'aide et de conseils pour la réalisation du banc. C'est à dire la partie qui va supporter la poupée fixe et la contre-pointe coulissante. Le tout devra pouvoir se fixer sur une petite fraiseuse, comme la Proxxon BFW 40/E, par exemple, qui donne d'excellents résultats pour un prix très abordable. Je m'en sers depuis 20 ans pour tailler (occasionnellement) des roues pour la restauration de pendules anciennes et pour des collègues. Les vis d'axes ont du jeu, mais comme on travaille toujours dans le même sens, cela n'importe pas.Pourquoi pas étudier la possibilité de mettre des vis à billes ?

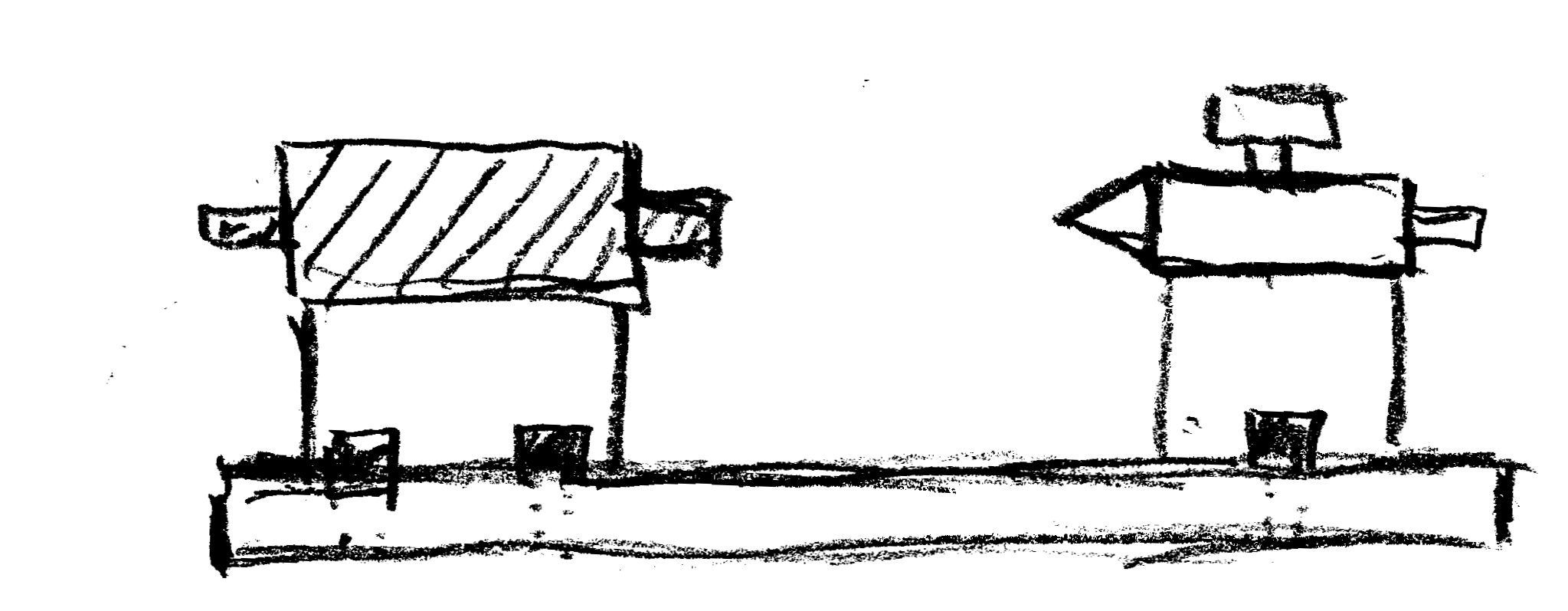

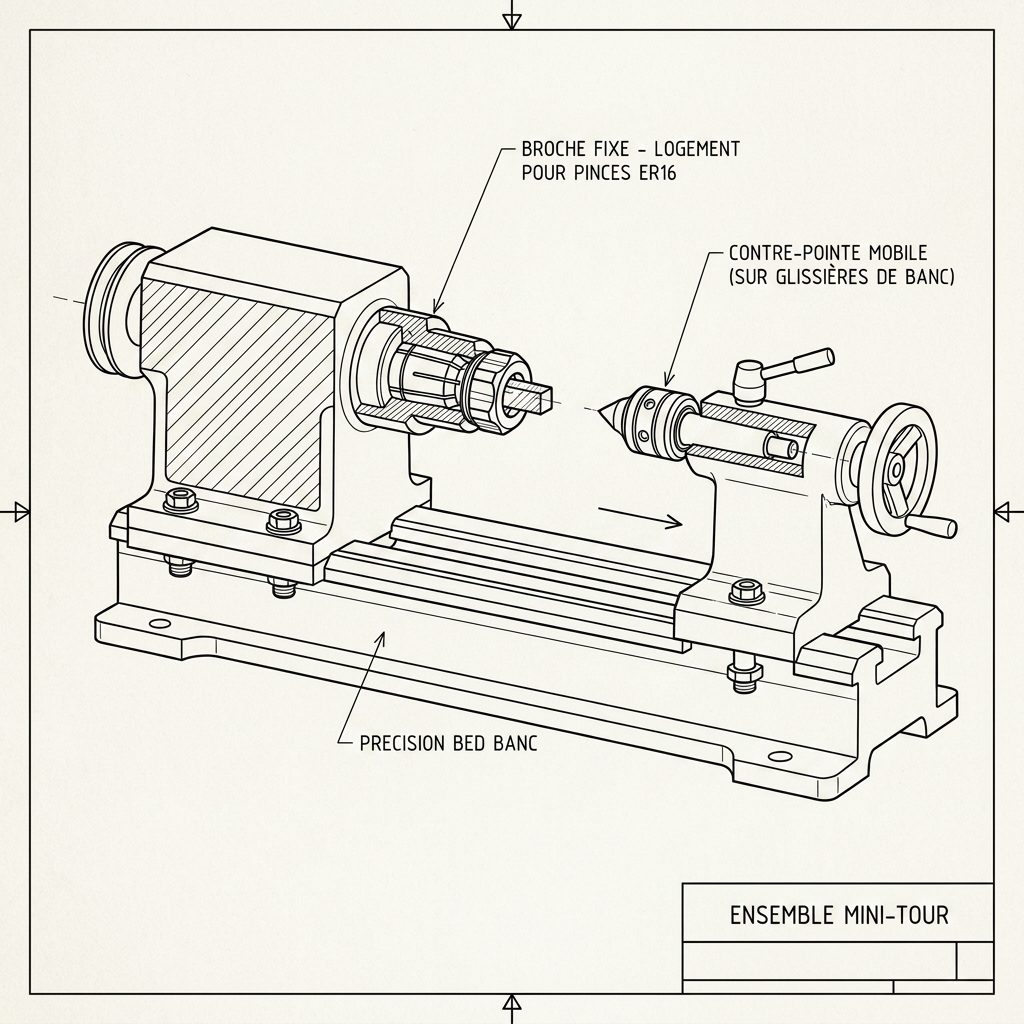

J'ai fait un dessin sommaire que j'ai soumis à une IA qui me l'a améliorer.

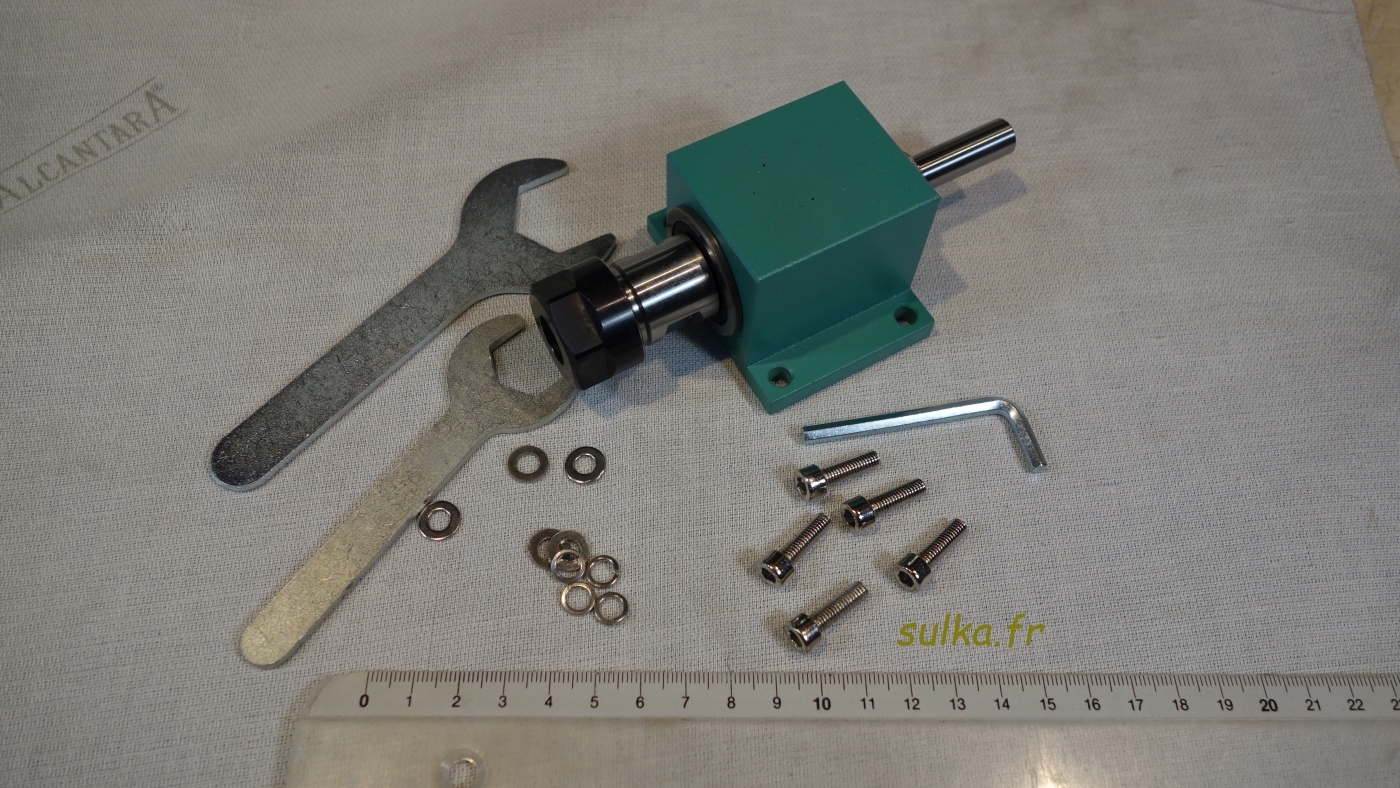

J'ai trouver une broche accueillant des pinces ER16, de qualité tout à fait acceptable pour moins de 50 € et une contre pointe pour un prix dérisoire.
Encore une fois, l'objectif n'est pas de chasser le micron pour faire de la "haute horlogerie", mais, comme les anciens, faire de l'extraordinaire avec peu de moyens, pour redonner vie à des garde-temps et pourquoi pas faire de le création horlogère. J'ai beaucoup d'idées pour marier l'électronique et la mécanique. Cela pourra faire l'objet d'une autre page web, s'il y a des intéressés.
J'en suis à ma quatrième machine à tailler. A chacun ses lubies ! Ici un exemple de ce qu'elles peuvent faire https://www.youtube.com/watch?v=MMPvCHRoAuI
Mes machines à CN sont pilotées par un vieux et gros PC avec un gros écran sous Windows XP, avec un programme en langage Basic. Seul langage que je maîtrise à peu près. Ici mon dernier diviseur fabriqué à partir d'un tour Lorch https://www.sulka.fr/diviseur_numerique/cn.pdf En le montant sur une petite fraiseuse, en numérisant les axes x et y, on réalise très facilement une CN 3 axes pour tailler des engrenages horlogers. Largement suffisant pour un usage occasionnel, pour ressusciter un vieux garde temps mal en point.
Dernièrement, j'ai demandé à des IA, par curiosité, de m'écrire un programme en Python, pour Raspberry, afin de gérer le moteur PAP d'un diviseur, un clavier et un petit écran. Je suis absolument ignare en langage Python. Et j'ai été complètement bluffé par le résultat ! 500 lignes de code, pondues en quelques minutes ! Quelques demandes de modifications d'affichage et tout fonctionne parfaitement bien !
Sur
Sur cette photo on voit, en bas, le Raspberry PI 400 FR. C'est un clavier qui contient un Raspberry. Au milieu à gauche un moniteur. A sa droite une carte avec un driver de moteur PAP et derrière, le diviseur fabriqué à partir d'un tour Lorch.
L'idée m'est donc venue de partager cette aventure. En mobilisant diverses compétences, je suis certain que l'on peut arriver à concevoir, avec des composants facilement disponibles, une machine à tailler les engrenages d'horlogerie compacte et financièrement abordable. Le but n'est pas de chasser le micron, mais de faire suffisamment précis pour fabriquer occasionnellement des composants parfaitement fonctionnel, pour un mouvement de Paris ou une montre de poche, par exemple.
Plutôt que de prendre un tour Lorch, je pense qu'il serait préférable d'utiliser une broche avec des pinces ER16. Ce sera beaucoup plus économique et facilement disponible. La partie division et le soft ne posent pas problème. J'ai besoin d'aide et de conseils pour la réalisation du banc. C'est à dire la partie qui va supporter la poupée fixe et la contre-pointe coulissante. Le tout devra pouvoir se fixer sur une petite fraiseuse, comme la Proxxon BFW 40/E, par exemple, qui donne d'excellents résultats pour un prix très abordable. Je m'en sers depuis 20 ans pour tailler (occasionnellement) des roues pour la restauration de pendules anciennes et pour des collègues. Les vis d'axes ont du jeu, mais comme on travaille toujours dans le même sens, cela n'importe pas.Pourquoi pas étudier la possibilité de mettre des vis à billes ?
J'ai fait un dessin sommaire que j'ai soumis à une IA qui me l'a améliorer.
J'ai trouver une broche accueillant des pinces ER16, de qualité tout à fait acceptable pour moins de 50 € et une contre pointe pour un prix dérisoire.
Encore une fois, l'objectif n'est pas de chasser le micron pour faire de la "haute horlogerie", mais, comme les anciens, faire de l'extraordinaire avec peu de moyens, pour redonner vie à des garde-temps et pourquoi pas faire de le création horlogère. J'ai beaucoup d'idées pour marier l'électronique et la mécanique. Cela pourra faire l'objet d'une autre page web, s'il y a des intéressés.
🛠️ Appel à projet
collaboratif : Concevons ensemble et partageons une machine pour taillage horloger CN économique !
Avis aux horlogers et amateurs passionnés de mécanique, makers, usineurs et
esprits curieux !
🚀 Comment participer ?
Que
la mécanique ancienne et de l'IA, votre pierre à l'édifice est la
bienvenue.
Cette
de vieux garde-temps et pourquoi pas d'en créer de nouveaux !
👉 CLIQUEZ ICI POUR ME
CONTACTER ET REJOINDRE L'AVENTURE
