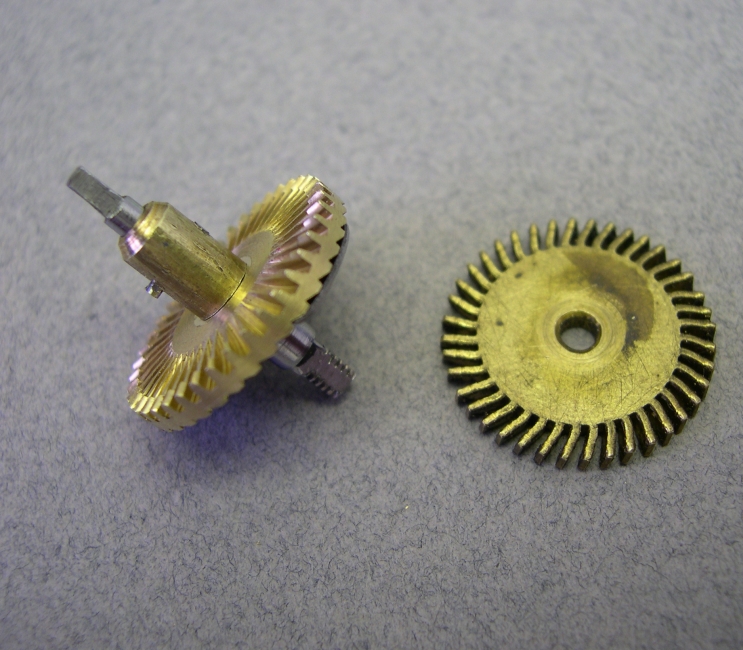

A gauche le nouveau barillet. A droite l'ancienne couronne qui ne devait pas être d'origine. Les dents sont taillées comme une roue normale. Elles sont plus longues pour rendre opérationnel l'encliquetage ce qui les fragilise.

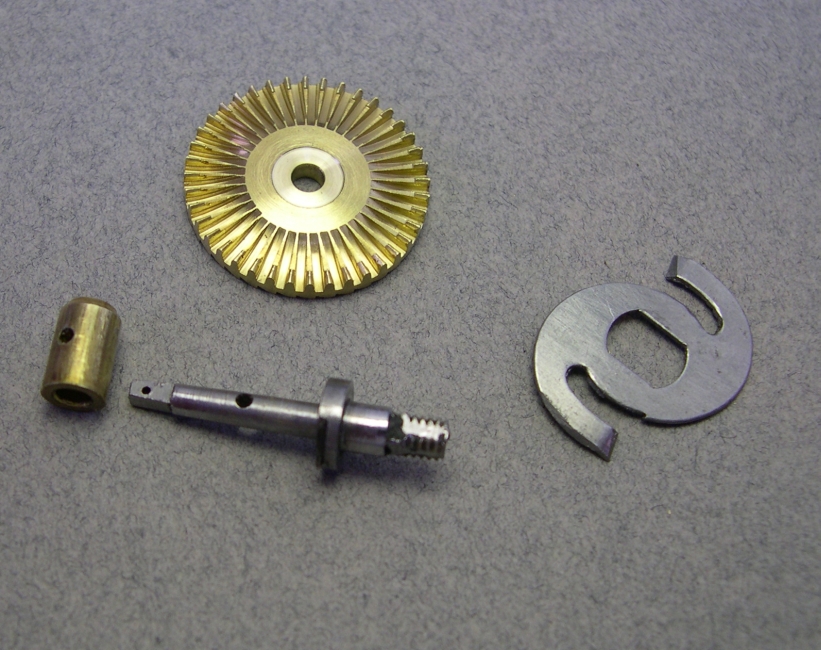

Le nouveau barillet prêt à être remonté.

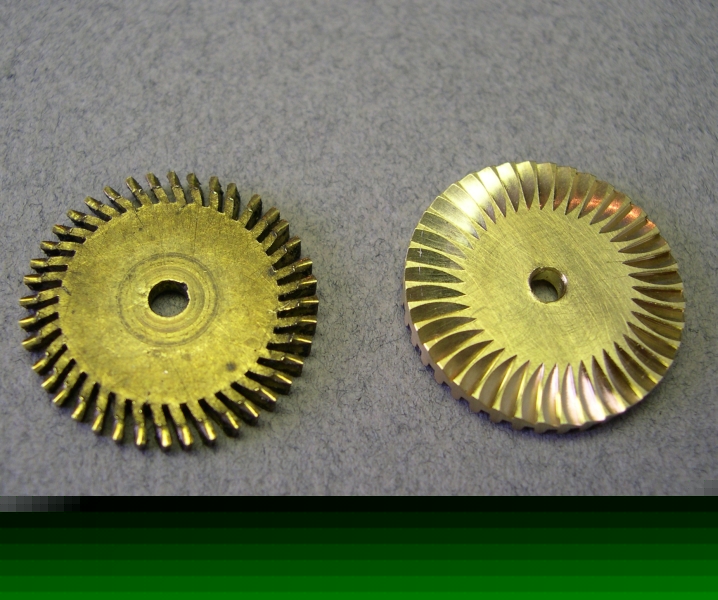

A droite la nouvelle couronne du barillet. Les dents de champ on été taillées à la fraise module.

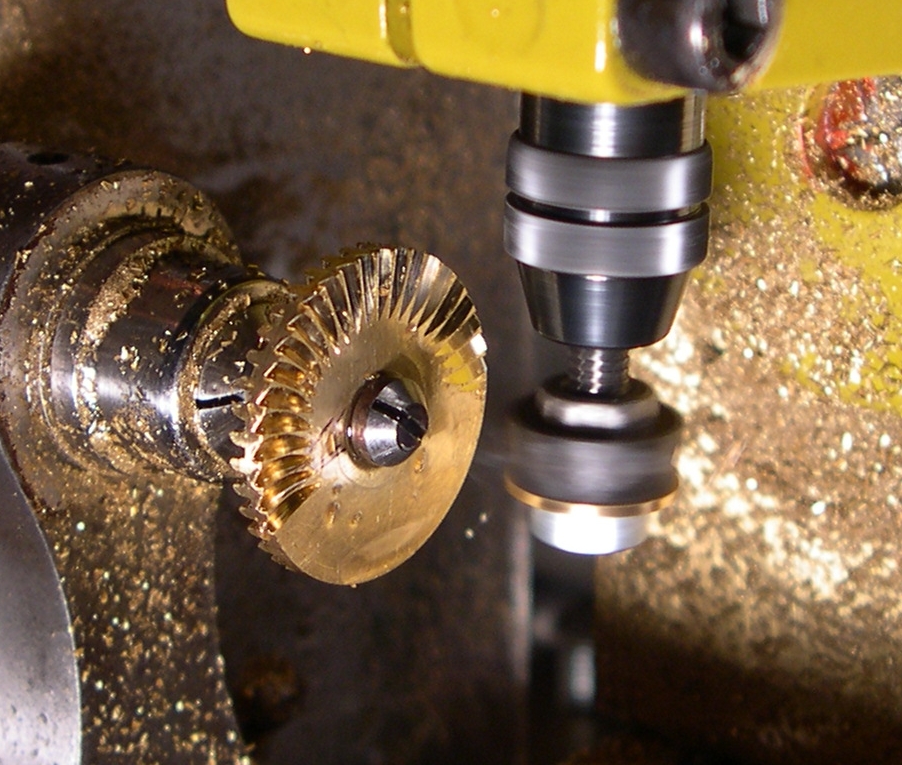

Ici le taillage de la partie encliquetage à l'aide d'une fraise couteau taillée dans une vieille lime.

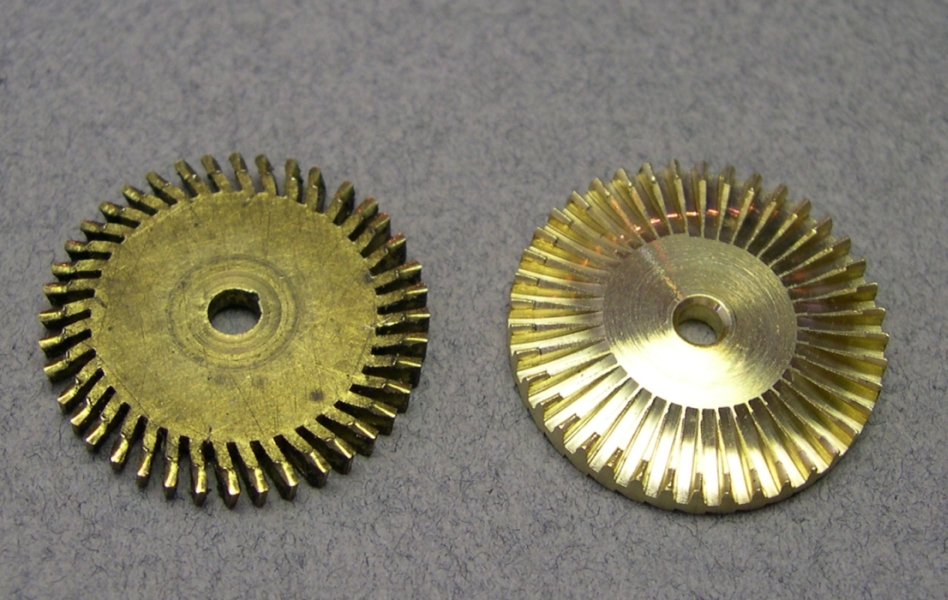

Voilà le travail terminé.

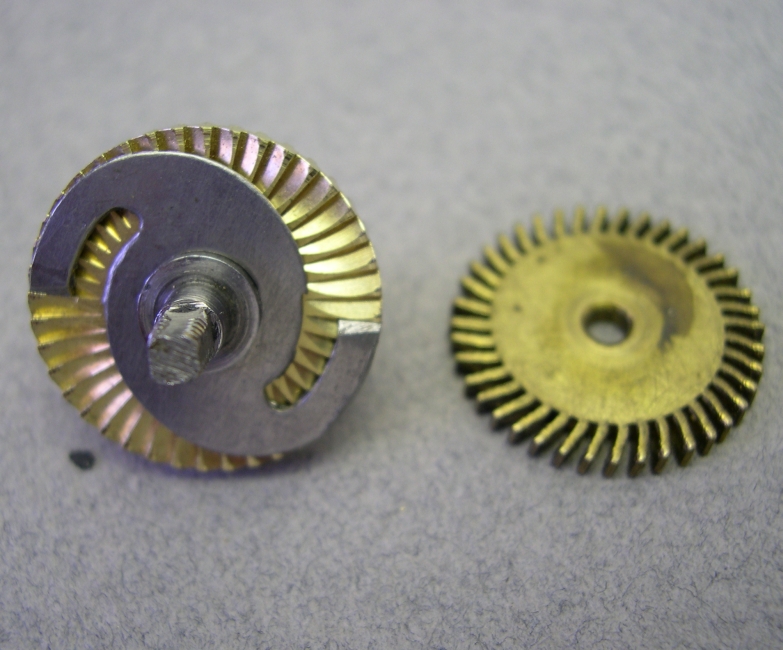

Gros plan sur l'encliquetage.

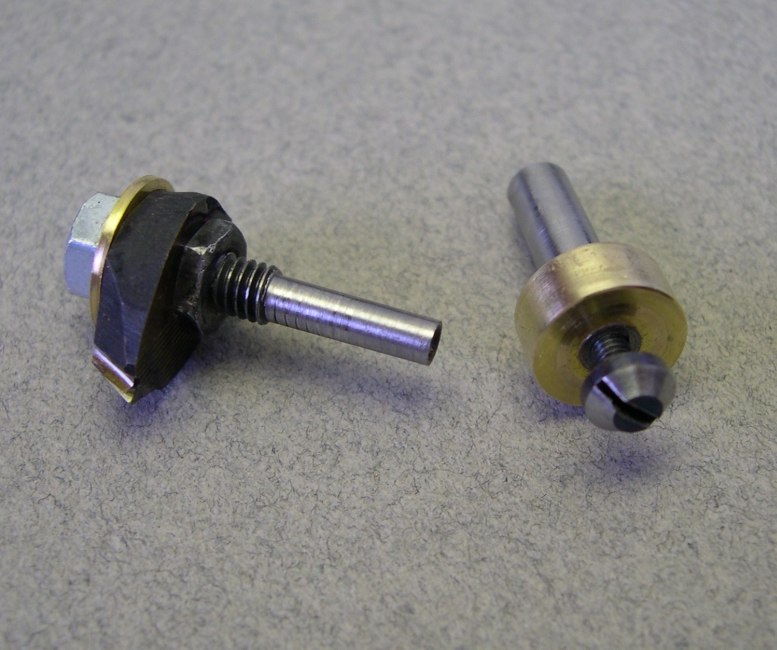

Les outils qu'il m'a fallu confectionner pour ce travail :
A gauche la fraise couteau taillée grossièrement dans une vieille lime. Seule compte la partie coupante.
A droite le support permettant de maintenir la pièce à usiner.

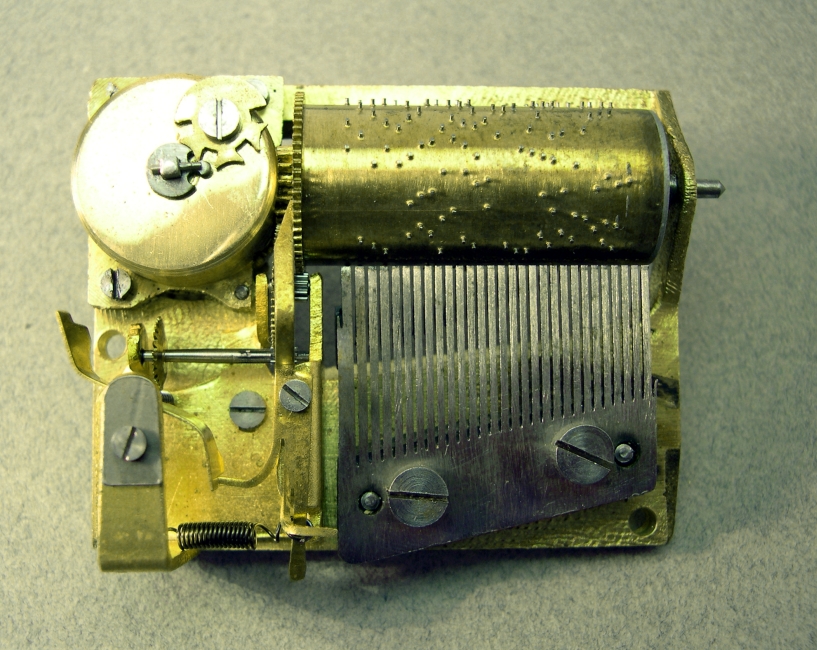

La boîte à musique prête pour une nouvelle et mélodieuse vie !

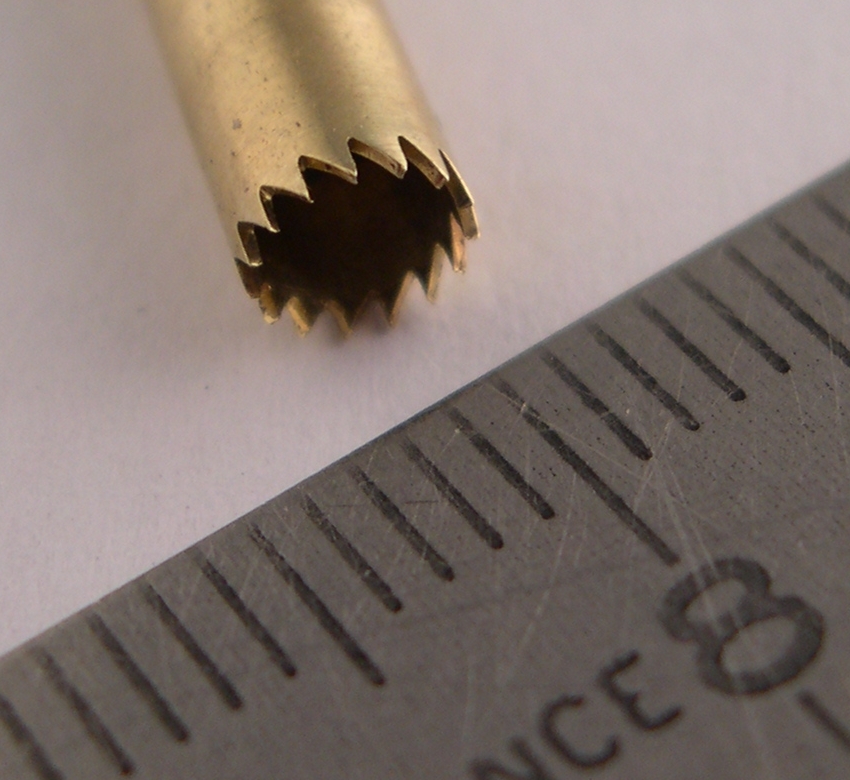

Après cette première et fructueuse expérience de taillage à la fraise couteau, J'ai fait une tentative de taillage d'une roue de rencontre dans un tube laiton de 4 mm. Le résultat est très intéressant. Avec ma nouvelle machine à poupée inclinable, les dents pourront être taillées de biais.
