Tournage d'un axe de balancier.



Ci-dessous une méthode pour la réalisation d'un axe de balancier.



Double-cliquez sur les photos pour les agrandir.


Début des opérations.

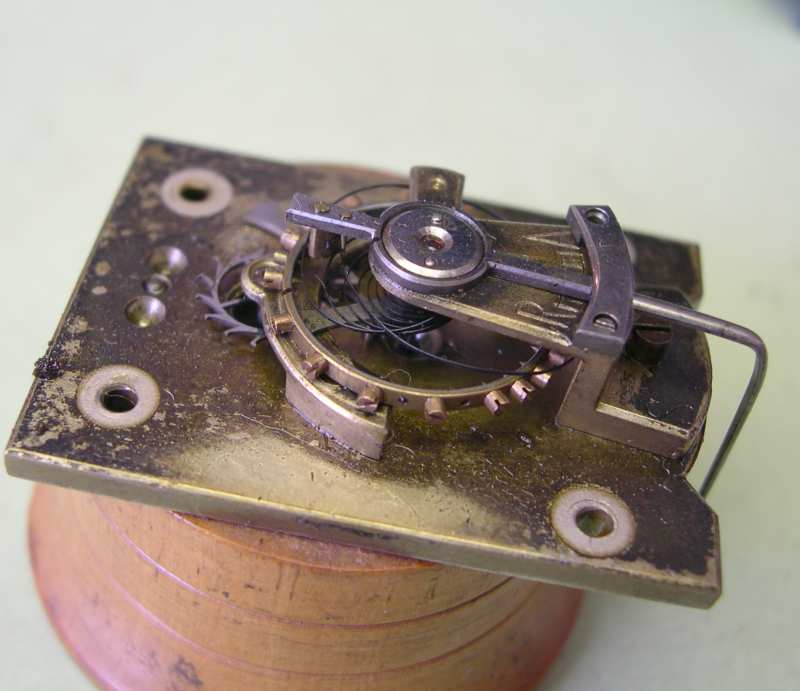

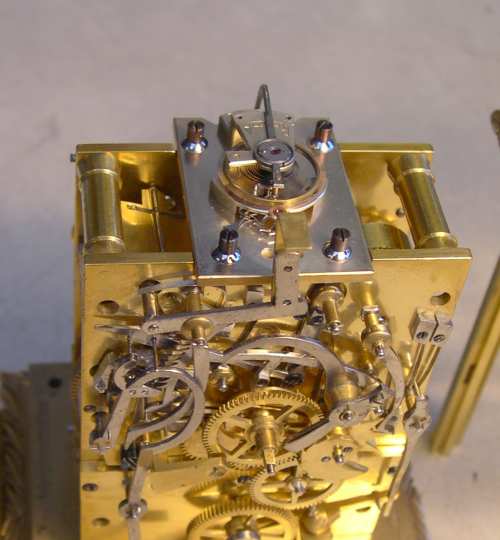

Voilà l'état du porte-échappement d'une belle pendulette de voyage signée LE ROY, à sonnerie des 1/4 et heures au passage et heures et 1/4 à la demande.

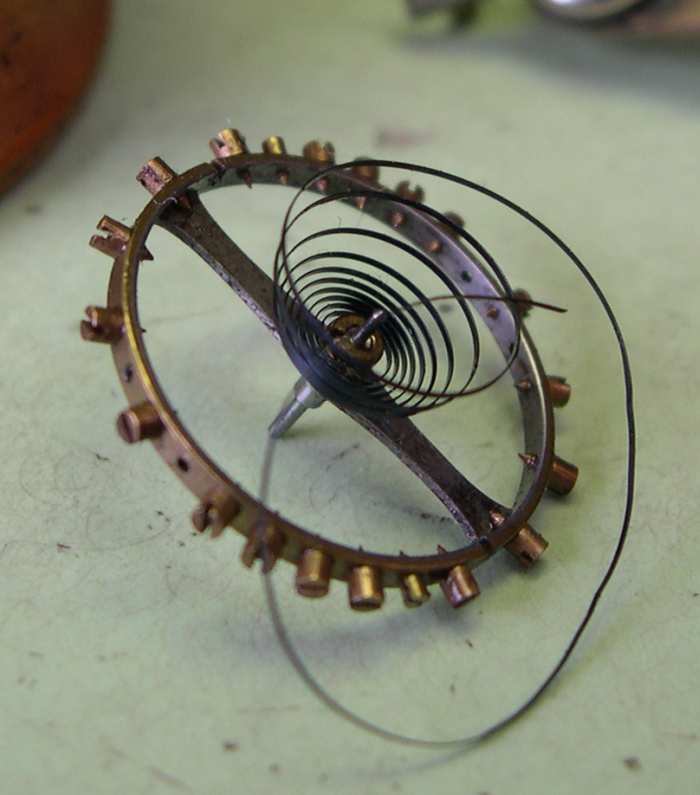

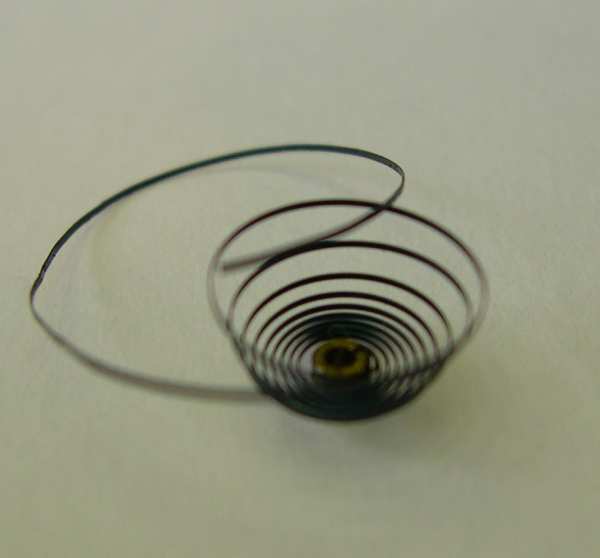

Spiral faussé et les pivots du balancier cassés.

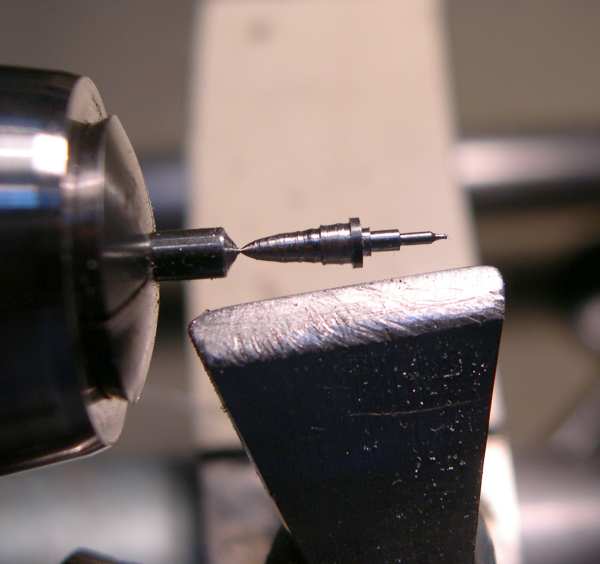

Après avoir déchassé l'ancien axe, dans un morceau d'acier bleu, je tourne le haut du nouvel axe en comparant les côtes avec l'ancien. L'ébauche est prête à être cassée pour la suite.
Ce travail est réalisé sur un tour LORCH 8 mm.

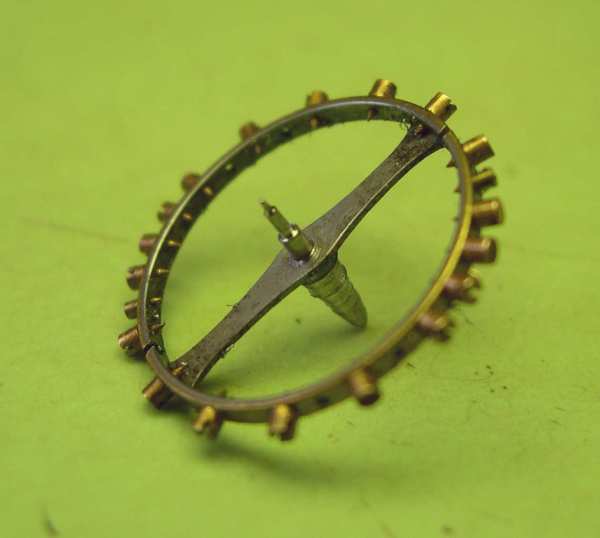

L'ébauche du nouvel axe est rivé sur le balancier.

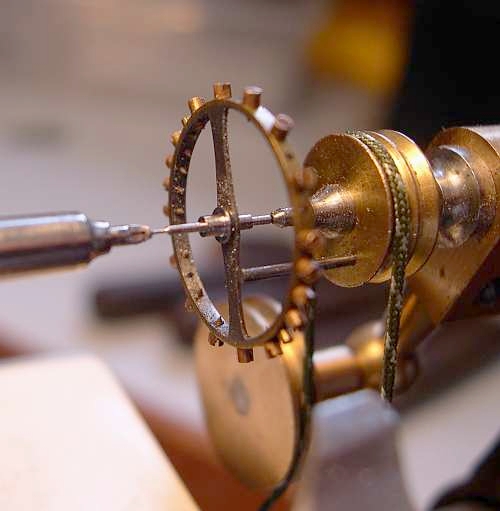

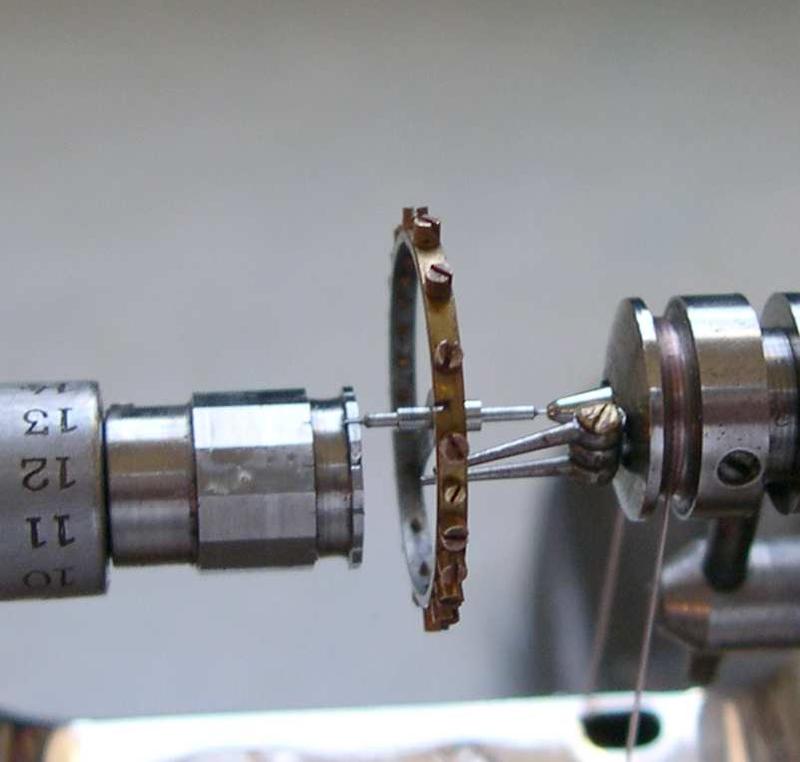

La partie basse de l'axe est tournée "entre-pointes".

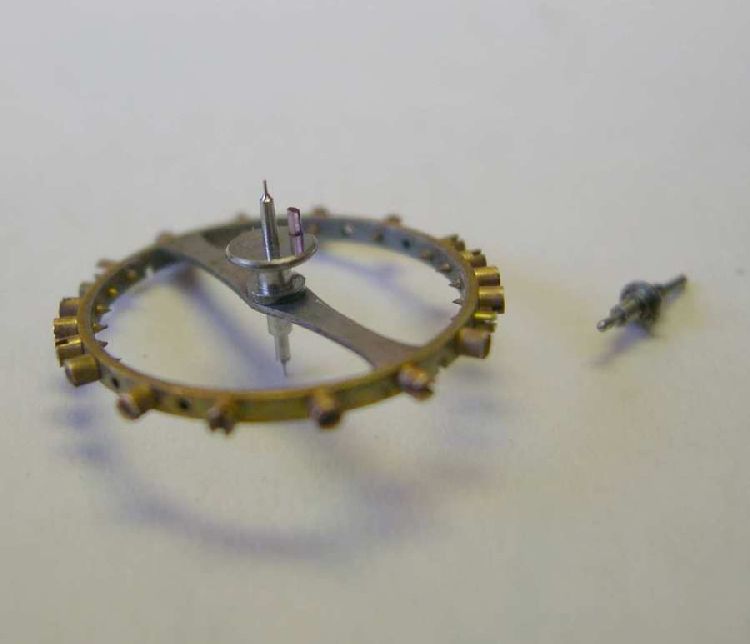

Les pivots sont "descendus" et polis à 13/100.

Le plateau est chassé, maintenant il faut équilibrer le balancier.

Il reste à redresser au mieux le spiral.

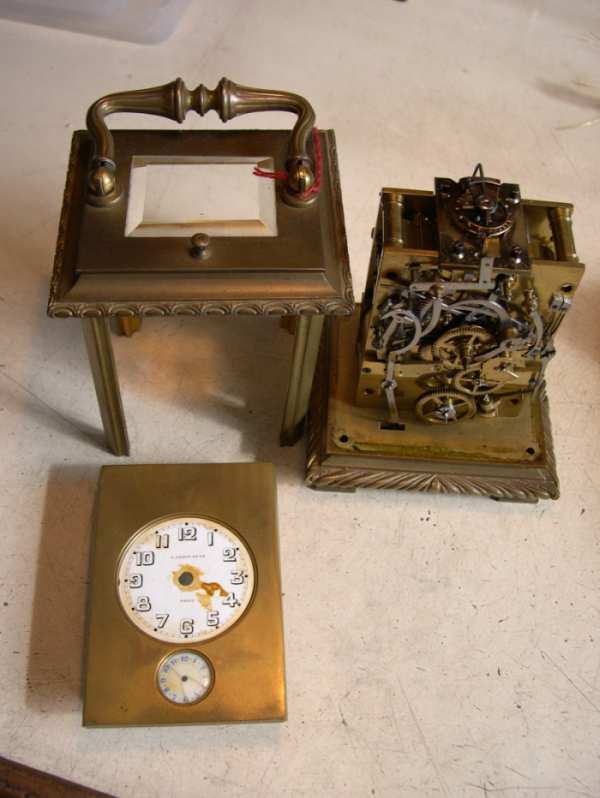

Après une bonne révision, tout fonctionne à merveille.

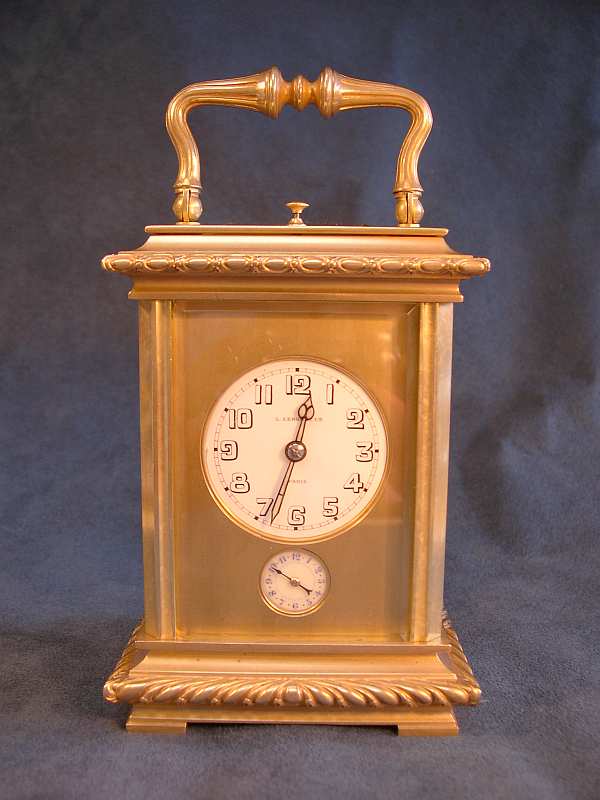

Voilà le garde temps ressuscité.

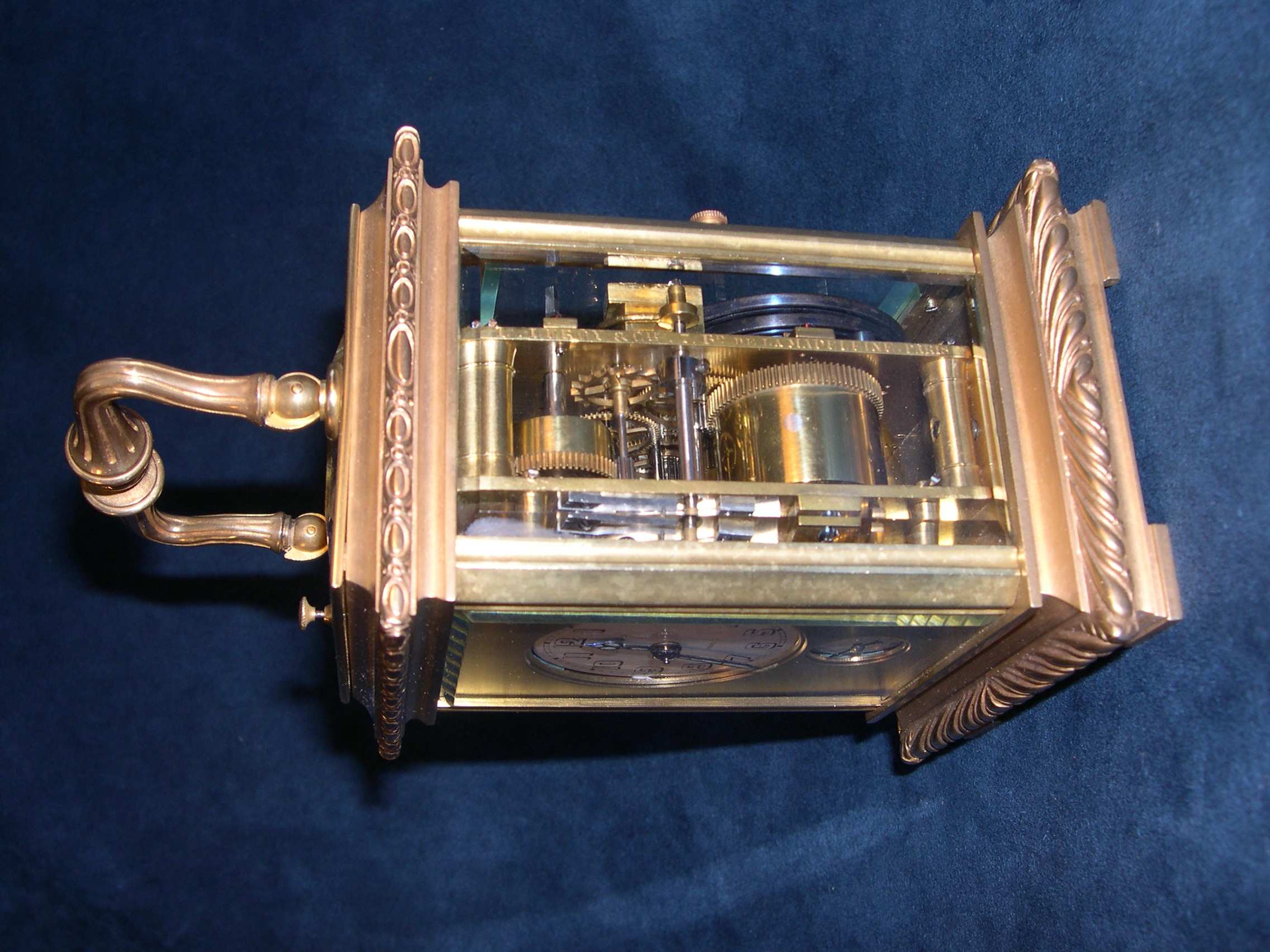

Sur cette photo, on aperçoit la prestigieuse signature.
